Подбор подходящего VBIOS для RX470-580

Данные заметки представлены в ознакомительных целях. Мы не оказываем услуги подбора VBIOS и не принимаем карты RX470-580 в ремонт.

Это текст от 2024.02; обновления - если они будут - опубликуется GpuZelenograd в https://gpuzelenograd.github.io/RX470RU. Выражаю благодарность всем коллегам по цеху, без вашей информации этот список был бы многократно меньше.

На что обращать внимание при выборе VBIOS на TechPowerup

• Наличие в списке поддерживаемых типов памяти - той памяти, которая фактически стоит на видеокарте

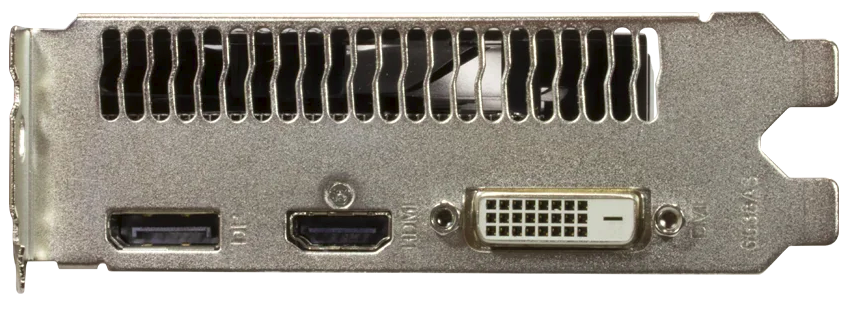

• Совпадения порядка и количества видеовыходов. Если карта майнинговая и видеовыходов мало - допускается чтоб в VBIOS их было больше чем по факту. В каких биосах какие видеовыходы про многие VBIOS написано в разделе ниже
• Совпадение модели ШИМ. В каких биосах какая ШИМ про многие VBIOS написано в разделе ниже
• Соответствие TDP указанного в techpowerup и количества фаз
  • Если на карте 5-6 фаз, то TDP должен быть более 100W, иначе карта будет неадекватно снижать частоту
  • Если на карте 4 фазы, то TDP должен быть менее 100W, иначе карта сгорит
  • Также после прошивки VBIOS следует проверить что под нагрузкой реально активируются все фазы, такую несовместимость заранее предсказать проблематично
• Отсутствие редактирования от майнеров. 99% биосов без красной плашки Unverified являются не редактированными (очень редко бывает исключения). Но и среди “Unverified” тоже много нормальных VBIOS. Как правило это можно проверить по 2 критериям:
  • в строчках Memory Timings не должно быть соседних строк с одинаковыми (скопированными значениями).
  • частоты памяти и GPU должны соответствовать заявленным на сайте производителя, майнеры могли делать частоты как выше, так и ниже.
• Частоту GPU Clock (максимальную). Попытка поставить на RX470 биос от быстрой 580 с частотой 1411 MHz приведёт к случайным вылетам приложений.
• Частоту памяти (максимальную). Если микросхемы памяти не спроектированы для работы на 2000Mhz, использовать их на 2000Mhz не рекомендуется. Заводские частоты 8Gbit-чипов:
  • Samsung
    • суффикс -HC22: 2000-2250Mhz
    • суффикс -HC25: 2000Mhz
    • суффикс -HC28: 1750Mhz
    • суффикс -HC03: 1500Mhz
  • Hynix (при напряжении 1.5V)
    • суффикс -R4C/R2C: 2000Mhz
    • суффикс -R0C: 1750Mhz
    • суффикс -T2C: 1500Mhz
  • Micron
    • D9TCB (A-die), D9VVR(B-die): 2000Mhz
    • D9SXD (A-die), D9VVQ(B-die), D9TRV(A-die), D9SSX(A-die): 1750Mhz
    • D9SXC (A-die), D9VVW(B-die), D9TRZ(A-die): 1500Mhz
    • D9XDL - 4Gbit-чип, 1500Mhz
• И только в самую последнюю очередь имеет смысл обращать внимание на то - какая карта 470/480/570 (она же 580-2048sp)/580(она же 590_GME)
  • Все биосы будут исправно работать со всеми чипами, единственный недочёт - использование биоса от 470/570 на 480/580 приведёт к тому что будут задействоваться только 2048 шейдерных блоков из 2304 доступных.

Способы поиска в базе TechPowerup

В зависимости от ситуации могут использоваться разные способы поиска. Некоторые из них предоставлены самим TechPowerup, некоторые через Google

Только по subvendor

По subvendor id (нужное значение гуглится по скриншотам GPU-Z) - например для XFX=1682. Ищем в 3 вариациях, подставляя это код в URL

• Официальные Биосы techpowerup: https://www.techpowerup.com/vgabios/?did=1002-67DF-1682-
• Непроверенные биосы: https://www.techpowerup.com/vgabios/?architecture=Uploads&did=1002-67DF-1682-
• Непроверенные биосы на ребрендинг (580 2048SP и 590 GME): https://www.techpowerup.com/vgabios/?architecture=Uploads&did=1002-6FDF-1682-

Однако, многие VBIOS используют subvendor id=1002 (код AMD) что не позволяет найти VBIOS по subvendor

По поддерживаемой памяти и частоте

Тут можно искать через google и применять дополнительную фильтрацию. Вот например запрос только официальных VBIOS под микрон B-die на частоту 1750Mhz с исключением биосов с автодетектом памяти (чтоб нашлись только те где один вариант без автодетекта)

67DF MT51J256M32HFB -autodetect -unverified "1750 MHz Temperature" site:techpowerup.com ссылка-пример

А вот под Samsung FС на картах Sapphire (код subvendor 1DA2) на частоту 2000 Mhz:

67DF 1DA2 K4G80325FC "2000 MHz Temperature" site:techpowerup.com ссылка-пример

По уникальному идентификатору (у многих вендоров начинается на 113)

В списках по производителям ниже многие VBIOS представлены просто их идентификатором без ссылки. Чтоб скачать такой биос опять же используем google

"113-D0090101-100" -unverified site:techpowerup.com ссылка-пример

Если среди официальных не нашлось - убираем фильтрацию по unverified.

"GV-RX570GAMING-8GD/FH0/0A9D" site:techpowerup.com ссылка-пример

Нюансы по производитлям карт - ШИМы и видеовыходы

Reference-карты (турбины Sapphire и другие с идентичным текстолитом)

ШИМ: IR3567B, 4-6 фаз Видеовыходы: 1 HDMI с нижнего краю, опционально DVI параллельно ему вторым рядом и 3 DP в том же ряду что HDMI. На майнинговых бывает отсутствие подмножества - бывает что есть только DVI или из 3х шт DP оставлен 1. Такие отличия как правило не отражаются в VBIOS, и на совместимость не влияют.

480 Reference 2000MHz 8GB (0B37

• 110W Samsung-B - 113-D0090101-100 D0090101.100

470 Reference (Sapphire platinum E349)

• 92W Micron-A - 113-349P8-UM1 349P0EMG.U41

Asus

На всех картах имеет уникальное сочетание ШИМа и видеовыходов, которое не встречается у других производителей. Соответственно не пытайтесь использовать VBIOS Asus для других производителей, и наоборот.

Большинство нужных VBIOS ASUS представлено тут

карты Expedition/LED на шимке ASP1106

Под карты Expedition/LED на шимке ASP1106 и память Samsung FB идёт вот этот VBIOS 67DFHB.15.50.2.1.AS56

Также он является диагностическим - у него пониженные требования к ШИМ-контроллеру для старта и некоторые платы с неисправными ШИМ-контроллерами других моделей, зависающие на инициализации - с ним дают картинку в windows через некоторые видеовыходы; это позволяет сделать предположение об исправности чипа; полноценно работать не будет, т.к. ШИМка всё же не та

Sapphire

Все модели кроме reference-турбины имеют видеовыходы отличающиеся от reference, “2 HDMI под DVI, 2 DP сбоку”, поэтому тут тоже - нет совместимости с другими вендорами. Конкретная модель карты Sapphire написана на наклейке вида “E3??”. ШИМка IR3567B/NCP81022 и количество фаз представлено в списке ниже в соответствии с этим номером. В биосе этот же номер представлен как последние 4 цифры идентификатора устройства, после 1DA2

E343, NCP81022 4-phase 6pin сверху, расположение питания ближе к видеовыходaм, как Reference

Sapphire 570 Pulse Mini ITX 1750Mhz 8GB (E343)

• 120W Samsung-B - 113-D00036-S01 343L05S7.S01
• 120W Micron-B/H5GQ8H24MJR - 113-D00035-S02 343L0507.S02

E347, IR3567B 8pin сбоку (необычное), 4-5-6 фаз по распайке

Sapphire 470 nitro+ 2000Mhz 8GB (E347) - даже если фаз 5 - продолжают работать только 4.

• 110W Samsung-B - 113-1E3470U.S61 347P06SU.S61
• 130W Samsung-B - 113-1E3470U.O4W 347P06SU.O4W

Sapphire 480 nitro+/nitro+ OC 2000Mhz 8GB (E347) - vbios активирует 5фазный режим при старте

• 140W Samsung-B - 113-2E3472U.O54 347X06SU.O54 (на 1306Mhz)
• 145W Samsung-B - 113-2E3470U.S5X 347X06SU.S5X (более старая вариация S52, на 1306Mhz - O5Y)
• 150W Samsung-B - 113-2E3470U.X5W 347X06SU.X5W (и более старые вариации X4L, X51)
• 150W H5GC8H24MJR - 113-2E3470U.X6N 347X06HU.X6N

Sapphire 570 1750Mhz

• 125W Micron-A/H5GQ8H24MJR 113-3E3470U-S47 347L060U.S47 (activates 5 phases)

Sapphire 470D(?) 1650Mhz 8GB (E350), NCP81022 4-phase

• 95W Samsung-B - 113-350P58G-U41 350P0ESI.U41 (и более новая вариация U44)

470D 4GB (A019)

• 100W - 113-3E353AU-O4J 353D05SU.O4J

E350, 6pin сбоку, GPRO 8200 IR3567B 5-phase

• 85W Samsung 113-350P58G

E353, 8pin сверху, NCP81022 4-phase DrMos

бывает quad

Sapphire 470 nitro 1750Mhz 8GB (E353) + подходит под pulse rx570

• 128W H5GQ8H24MJR - 113-WE353GU-M7F 353P06HU.M7F
• 128W Samsung-B/Micron-A - 113-2E353BU.O50 353P060U.O50 - под переделку, + подходит под pulse rx570
• 122W Micron-B - 113-WE3534U-M9J 353P6MBU.M9J

Sapphire 480 nitro OC 1750Mhz 8GB (E353)

• 142W Samsung-B/Micron-A - 113-1E353FU.O50 353X060U.O50

Sapphire 570 Pulse 1750Mhz 8GB (E353)

• 135W Micron-B/H5GQ8H24MJR - 113-5E353BU-O6G 353L6MHU.O6G
• 135W Samsung-B/H5GQ8H24MJR - 113-5E353BU-O4G 353L6SHU.O4G
• 135W H5GC8H24AJR_PARTNER_SAPPHIRE - 113-2E353WU-O6K 353L6HAJ.O6K

Sapphire 580 Pulse 2000Mhz 8GB (E353)

• 155W Samsung-B/H5GC8H24AJR_PARTNER_SAPPHIRE - 113-4E353WU-O67 353Y6HAJ.O67
• 155W Micron-B - 113-4E353BU-O50 353Y6MBU.O50
• 155W Samsung-B/H5GQ8H24MJR - 113-4E353BU-O4E 353Y060U.O4E
• 155W H5GQ8H24MJR - 113-4E3531U-O4V 353Y06HU.O4V - прошивка этого в rx570 даёт revision E7 у которого 32CU

Sapphire 590 GME 2000Mhz 8GB (E353)

• 160W Samsung-C/H5GC8H24AJR_PARTNER_SAPPHIRE 113-4E353GU-S80 353GHASC.S80

E366, 6pin + 8pin сверху, NCP81022 6-phase

Sapphire 570 nitro+ 1750Mhz 8GB (E366)

• 135W H5GQ8H24MJR - 113-2E366DU-S4U 366L06HU.S4U
• 135W Micron-B - 113-2E366DU-S5U 366L6MBU.S5U
• 135W Samsung-B/Micron-A - 113-2E366DU-S4L 366L060U.S4L
• 160W H5GQ8H24MJR - 113-2E366AU-X56 366L06HU.X56
• 160W Micron-B - 113-2E366AU-X5T 366L6MBU.X5T
• 160W Samsung-B/Micron-A - 113-2E366AU-X4Z 366L060U.X4Z - под переделку. Прошивка этого в 580 чип - даёт rev от 570.

Sapphire 580 nitro+ 2000Mhz 8GB (E366)

• 160W Micron-B - 113-1E366CU-S5S 366Y6MBU.S5S
• 160W Samsung-B/H5GQ8H24MJR - 113-1E366CU-S52 366Y060U.S52
• 160W Micron-A - 113-1E366CU-S5Q 366Y06MU.S5Q (возможно низкий хешрейт при тех же частотах, причины не очень ясны)
• 175W Micron-B - 113-1E3660U-O5R 366Y6MBU.O5R
• 175W Samsung-B/H5GQ8H24MJR - 113-1E3660U-O51 366Y060U.O51 (есть боле старый 113-3E366DU-S4Y 366R060U.S4Y)
• 175W Micron-A - 113-1E3660U-O5P 366Y06MU.O5P под переделку
• 175W Samsung-C - 113-1E3660U-O69 366Y6SFC.O69
• 175W Samsung-B/H5GC8H24AJR_PARTNER_SAPPHIRE - 113-1E3664U-O65 366Y6HAJ.O65
• 185W Samsung-B/H5GQ8H24MJR - 113-SE366AU-Z45 366R060U.Z45

Sapphire 580 2100Mhz 8GB (E366)

• 183W Micron-B - 113-BE366EU-Z48 366R6MBU.Z48
• 183W Samsung-B/H5GQ8H24MJR - 113-BE366EU-Z46 366R060U.Z46

Sapphire 590 GME 2000Mhz 8GB (E366)

• 180W Samsung-C/H5GQ8H24MJR - 113-1E366GU-O40 366G6SFC.O40

Sapphire 590 2000Mhz 8GB (E366)

• 175W Micron-B - 113-4E3664U-S6B 366U6MBU.S6B
• 175W H5GQ8H24MJR - 113-4E3661U-S6J 366U6HYU.S6J
• 175W Samsung-C - 113-4E3661U-S6R 366U6SFC.S6R

Sapphire 590 2100Mhz 8GB (E366)

• 185W Micron-B - 113-4E3661U-X6A 366U6MBU.X6A
• 185W H5GQ8H24MJR - 113-4E3661U-X6I 366U6HYU.X6I
• 185W Samsung-B - 113-4E3661U-X6M 366U6S0U.X6M

E382 - по видковыходам как reference 570 с турбиной, но ШИМ up9504

(единственная модель в этом списке с ШИМ up9504)

• 113-3E3820PC Samsung-B 1750Mhz (https://www.techpowerup.com/vgabios/223204/223204)[https://www.techpowerup.com/vgabios/223204/223204]

E387, 8pin сверху, IR3567B 4phase

существует текстолит под quad bios

Sapphire 590 Pulse 2000Mhz 8GB (E387)

• 175W Samsung-B - 113-5E3874U-S4R 387U6S0U.S4R
• 175W Samsung-B - 113-5E3874U-S4T 387U6S0U.S4T - отличий мало: в имени папки в заголовке и ucCKSVOffsetandDisable

Sapphire 580 Pulse 2000Mhz 8GB (E387)

• 155W Micron-B - 113-1E3870U-O49 387Y6MBU.O49
• 155W Samsung-B/H5GQ8H24MJR 113-1E3870U-O45 387Y6SHU.O45
• 155W Samsung-B/H5GQ8H24MJR 113-1E3870U-O4B 387Y6SHU.O4B

Sapphire 570 Pulse 1750Mhz 8GB (E387)

• 138W Micron-B - 113-2E3870U-O4J 387L6MBU.O4J

Возможно её VBIOS 387E:

• 122W, 1750Mhz Samsung-B/H5GC8H24MJR 113-WE3874U.M3E 387P6SHU.M3E (возможно есть более новый 387P6SHU.M4E)
• 75W(silent mode 1000Mhz), 1750Mhz Samsung-B/H5GC8H24MJR 113-WE3874U.M5E 387P6SHU.M5E
• 122W, 1750Mhz Micron-B 113-WE3870U.M3C 387P6MBU.M3C (возможно есть более холодный 113-WE3870U.M5C)

E388, 8pin сверху, NCP81022 4-phase Driver + DualMosfet

VBIOS from E353 E388 - 470 Quad Firmware, 4phase NCP81022, 1x8pin, DVI-only. D9VVR Аналог E353?

E391, короткая, 8pin сверху - ncp81022, 4 фазы (S88-3E391-001JC)

• 580 2048sp, 146W, 1750Mhz Samsung-C 113-339101S-U13 391L36SC.U13

E396 (299-FE396-000CF)

??

MSI, V341

Некоторые модели имеют видеовыходы отличающиеся от reference, “2 HDMI под DVI, 2 DP сбоку”, поэтому тут тоже - нет совместимости с другими вендорами. Конкретная модель карты MSI написана на текстолите как версия X.X после V341 VER. ШИМка IR3567B/up9505 и нестандартные нюансы видеовыходов представлено в списке ниже в соответствии с этим номером. В биосе этот же номер представлен как последние 2 цифры после 341 в текстовой строке, начинающейся со 113. Строка отображается второй в резделе BIOS Internals в techpowerup. Т.е. 113-V34122 соответствует ver2.2.

• V341 ver1.1,ver1.2 ШИМ IR3567B, но в отличии от reference оба порта под DVI-выходом, это HDMI (как на sapphire)
• V341 ver1.3,ver1.4 ШИМ up9505, 2HDMI как на sapphire
  • для 1.3 Samsung-B/H5GQ8H24MJR MS-V34113-F1, 113-MSITV341MH.613
  • для 1.4 Samsung-B/H5GQ8H24MJR/Micron-B “113-MSITV341MH.840” “113-MSITV341MH.841” - отличаются только EFI-частью
• V341 ver2.0,ver2.1 просто удлинённый Reference, ШИМ IR3567B, видеовыходы стандартные
• V341 ver2.2 ШИМ up9505, видеовыходы стандартные
• V341 ver3.0 ШИМ ir35201, 2 HDMI (как на sapphire) - ни с чем не совместим (580 Gaming+, 180W, 2x8 PIN)
• V809-2258,V809-3428,V809-2657 - идентичны Reference

Gigabyte

Самые сложные карты, ШИМки бывают up9505p и ir3567b, как отличить по биосу непонятно, надо следить что все фазы активировались в нагрузке. Ниже частичная попытка классификации VBIOS для Rx 570 Ganing

• GV-RX570GAMING-8GD/FF0/0AC5 125W 1750Mhz MT51J256M32HFB в биосе не прописано наличие DVI
• GV-RX570GAMING-8GD/FX0/078B 90W 1750Mhz K4G80325FB
• GV-RX570GAMING-8GD/FI1/0A2B 125W 1750Mhz H5GC8H24AJR_MI_PARTNER_GBT
• GV-RX570GAMING-8GD/FH0/0A9D 125W 1750Mhz MT51J256M32HFB - not activate IR phases, maybe desogned for up9505p
• GV-RX570GAMING-8GD/FA0/078E 90W 1750Mhz H5GQ8H24MJR_MI_PARTNER_GBT
• GV-RX570GAMING-8GD/F90/0757 90W 1750Mhz MT51J256M32HFB
• GV-RX570GAMING-8GD/F80/0753 90W 1750Mhz MT51J256M32HFB
• GV-RX570GAMING-8GD/F1/0763 90W 1750Mhz MT51J256M32HFB
• GV-RX570GAMING-8GD-MI/F80/073F 90W 1750Mhz MT51J256M32HF
• GV-RX570GAMING-8GD-MI/F7?/0739 90W 1750Mhz MT51J256M32HF(MI_PARTNER_GBT) activates 6 IR phases, MTP becomes like GV-RX570AORUS-4G
• GV-RX570GAMING-8GD-MI/F6*/0705 90W 1750Mhz MT51J256M32HFB
• GV-RX570GAMING-8GD-MI/F20/072F 90W 1750Mhz H5GC8H24MJR
• GV-RX570GAMING-8GD-MI/F11/072E 90W 1750Mhz K4G80325FB_MI_PARTNER_GBT
• GV-RX570GAMING-8GD-MI/F*/0704 90W 1750Mhz MT51J256M32HFB (TIC33423)

Powercolor/Dataland

ШИМка всегда ir3567B, видеовыходы в биосе всегда стандартные. VBIOS, активирующие все 6 фаз ir3567B, даже если в прошивке ШИМки по умолчанию активны не все:

• RX580 113-TIC32852-001 - 1380Mhz GPU 2000Mhz 8GB Micron/Samsung/Hynix
• RX580 2048SP J0112JAY.MLC - 1310Mhz GPU 1750Mhz 8GB Micron/Samsung

XFX/HIS

На картах с малым TDP ШИМка ncp81022, на картах с большим TDP шимка ir3567B.

• ncp81022 4 фазы + MT51J256M32HF/K4G80325FB: 113-47185MSF1-W91

Прочее со всякой киатайщины

• 570-mic8g.bi - 125W micronA 1750. Fan 1500RPM by default. 6phase ir3567B activates
• rx58mt8gf2 - 145W micronA 1244/1750, rx580 -dont boot on ir3567B
• MIC400.BIN - 120W micronA - no ir3567B phase activatin

Активная практика, соответствующая составления данного мануала была звершена ~ на появлений вариаций с ШИМ up9504, поэтому более свежие китайские изобретения здесь не отражены.

device ids из inf-файлов (пока не структурировано)

(?? no driver) 1002-67DF-BDBD-A14C-C0 Blackmagic Radeon Pro 580 8 GB
"Radeon RX580 Series"       PCI\VEN_1002&DEV_67DF&REV_C1 HP/ASUS RX580 Mobile, мало VBIOS
"Radeon RX570 Series"       PCI\VEN_1002&DEV_67DF&REV_C2 нет VBIOS
"Radeon RX580 Series"       PCI\VEN_1002&DEV_67DF&REV_C3 580 для HP L39869, мало VBIOS
"Radeon (TM) RX480 Graphics"PCI\VEN_1002&DEV_67DF&REV_C4 Dell RX580 Mobile, 1 VBIOS
"Radeon (TM) RX470 Graphics"PCI\VEN_1002&DEV_67DF&REV_C5 Dell RX570 Mobile, мало VBIOS
"Radeon RX570 Series"       PCI\VEN_1002&DEV_67DF&REV_C6 нет VBIOS
"Radeon (TM) RX480 Graphics"PCI\VEN_1002&DEV_67DF&REV_C7 стандарная 480
"Radeon (TM) RX470 Graphics"PCI\VEN_1002&DEV_67DF&REV_CF стандарная 470
"Radeon(TM) RX470 Graphics" PCI\VEN_1002&DEV_67DF&REV_D7 нет VBIOS
"Radeon RX470 Series"       PCI\VEN_1002&DEV_67DF&REV_E0 нет VBIOS
"Radeon RX590 Series"       PCI\VEN_1002&DEV_67DF&REV_E1 стандарная 590
"Radeon RX590 Series"       PCI\VEN_1002&DEV_67DF&REV_E3 нет VBIOS
"Radeon RX580 Series"       PCI\VEN_1002&DEV_67DF&REV_E7 стандарная 580
"Radeon RX570 Series"       PCI\VEN_1002&DEV_67DF&REV_EF стандарная 570
"Radeon P30PH"              PCI\VEN_1002&DEV_67DF&REV_F7 нет VBIOS
"Radeon RX470 Series"       PCI\VEN_1002&DEV_67DF&REV_FF мало VBIOS 470D/560XT
Прошивка может сделать 6FDF из 67DF. Для 6FDF:
"AMD Radeon RX590 GME"       PCI\VEN_1002&DEV_6FDF&REV_E7 580 с прошивкой
"AMD Radeon RX580 2048SP"   PCI\VEN_1002&DEV_6FDF&REV_EF 570 с прошивкой


Vendors overriding in windows inf:
Asus 0533 - Asus mining led overrides 570 -> Asus 470
Asus 0539 - 570 -> Asus 470 (?)
MSI  341E - 470->570 (Armor AC 4g & 8g(?))
PowerColor 560 - 470 -> 560 XT (4g)
XFX  9566 -   470 -> 560 XT
Sapphire A353-470 -> 560 XT (4g)
Sapphire A396-470 -> 560 XT (4g)
